12KM遠距離通信模塊wifi模組CSW620A
發布日期：2024-07-23
瀏覽次數：2539
wifi圖傳模組超遠距離數字視頻傳輸模塊CSW620A功能特點：
wifi圖傳模組超遠距離數字視頻傳輸模塊CSW620A功能特點：
1、5.1G/5.8G頻段工作
2、點對點傳輸12公里以上
3、POE供電設備集成強大MIMO天線，施工簡單
4、更多不干擾信道，適合大量部署；性價比高，視頻/語音/數據容易組網
5、POE供電，施工簡單方便
6、自動調整頻道，避免手動修改的麻煩
7、輸出自動增益控制，接收靈敏度高
8、點對點多點視頻應用，可無縫漫游
9、遠傳輸距離達12公里以上
10、MIMO技術穩定可靠，提供高凈帶寬
CSW620A支持上電自組MESH網，該MESH網配置簡單，支持加密傳輸，延時低，支持節點多達50個。
與其他技術的比較如下：
|
技術
|
phy傳輸速率
|
地面?zhèn)鬏斁嚯x（米）
|
典型用例
|
|
LoRa
|
0.3-50
|
10000
|
煤氣水電抄表
|
|
zigbee
|
250
|
20
|
近距離組網
|
|
藍牙
|
250-2000
|
30
|
近距離音頻傳輸
|
|
標準WiFi
|
10000-150000
|
60
|
近距離大數據量傳輸
|
|
LR-WiFi
|
1500-75000
|
1000
|
遠距離高速率傳輸，如視頻照片等
|

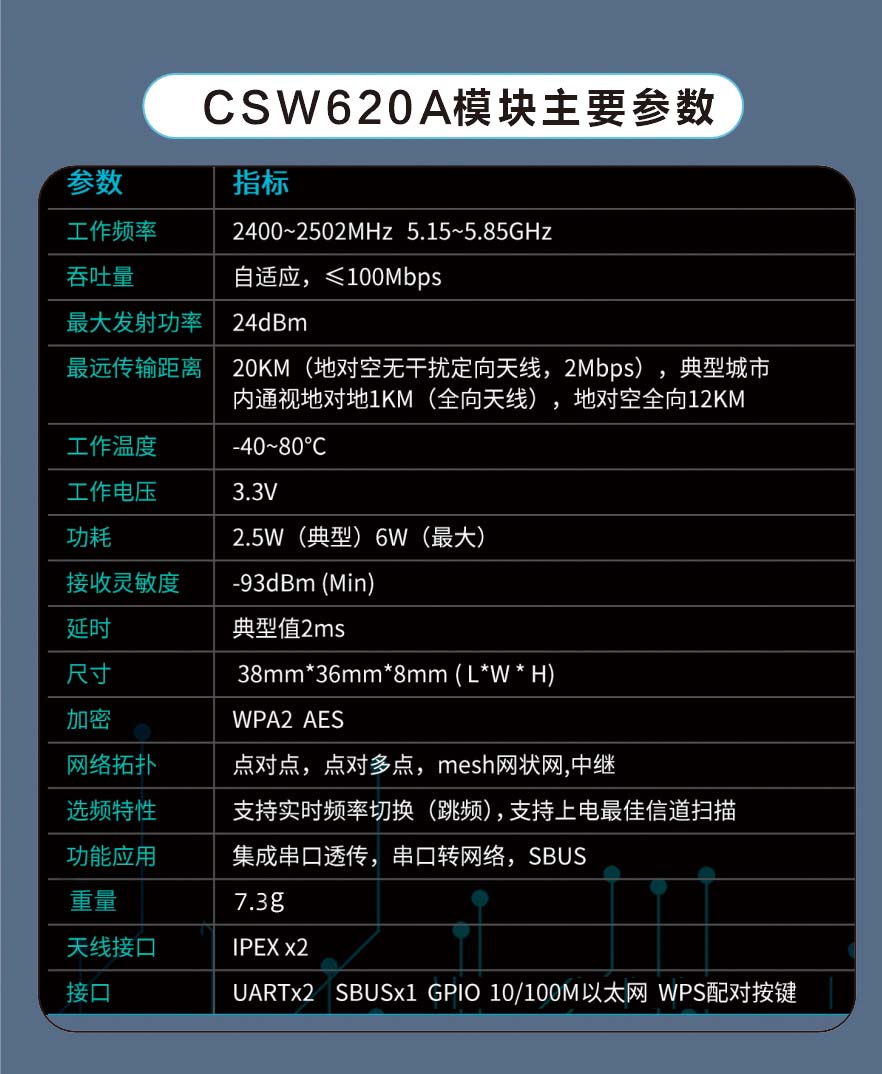

產品規格如下：
|
遠傳輸距離
|
CSW620A：>12KM（空曠無干擾）
|
|
吞吐量
|
自適應，1~100Mbps
|
|
網絡拓撲
|
點對點，點對多點，可支持mesh組網
|
|
接收靈敏度
|
大-101dBm
|
|
分集
|
2x2MIMO，ML，MRC
|
|
傳輸技術
|
OFDM LR-WiFi
|
|
FEC
|
LDPC
|
|
頻段
|
2.4GHz（ISM）
|
|
發射功率
|
29dBm（雙路,單路26dBm）
|
|
加密
|
WPA2 AES
|
|
工作溫度范圍
|
-25~80℃
|
|
功耗
|
2~6W
|
|
尺寸
|
38x33mm
|
|
數據接口
|
以太網x2，USBx1，UARTx4（支持透傳）
|
|
天線接口
|
IPEX x2
|
|
運行系統
|
OpenWrt
|

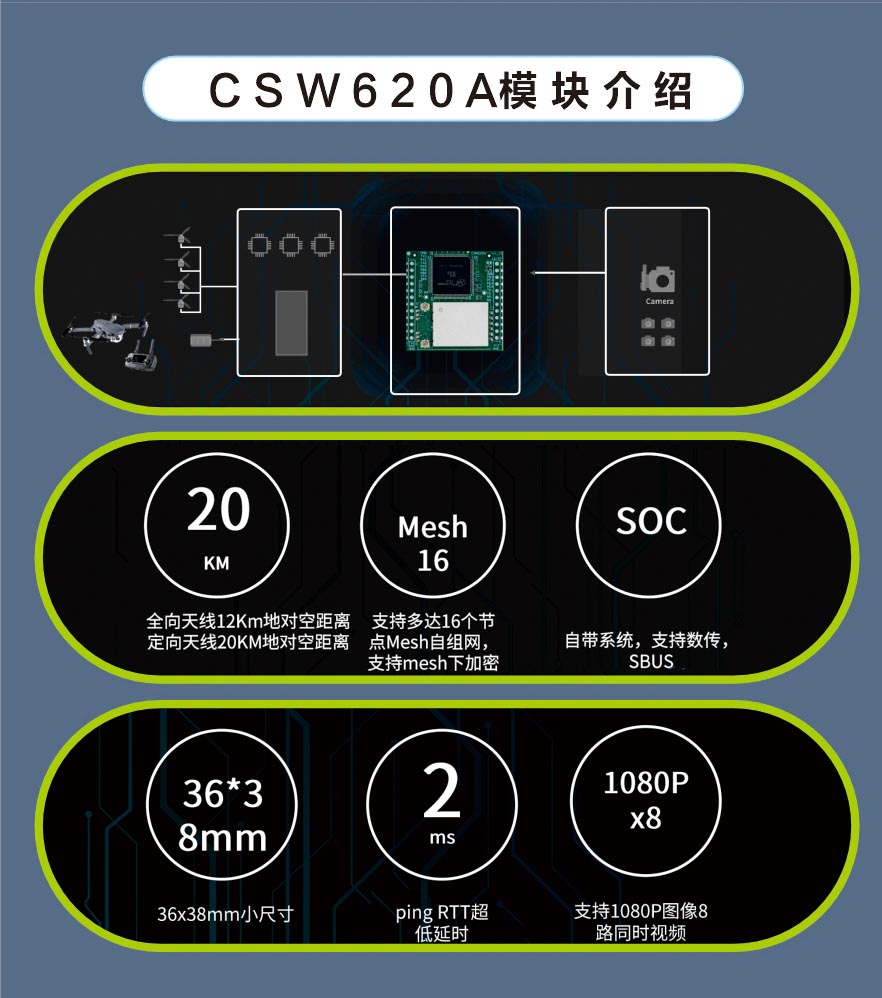

wifi圖傳模組超遠距離數字視頻傳輸模塊CSW620A 概述
我司wifi圖傳模組超遠距離數字視頻傳輸模塊CSW620A，LR WIFI高頻頻段應用于核電基地通信車實時數據傳輸網絡系統。由于系統不使用任何運營商信號鏈路，傳輸帶寬和實時性都很好。核電基地設備設施設備安裝施工緊張，采用新一代核電技術，承載“建設核電基地”神圣的使命。現場施工現場和通訊車需要收集和檢測大量的實時數據和視頻數據，并與中心進行通信網絡。12km
wifi圖傳模組超遠距離數字視頻傳輸模塊， LR WIFI具有優異的非視距通信性能。由于系統不使用任何運營商信號鏈路，傳輸帶寬和實時性得到了很好的保證，傳輸鏈路帶寬遠高于4G實際鏈路帶寬。即使現場4G運營商信號完全消失和中斷，不影響所有車載系統設備和中心的實時通信和傳輸。獨立網絡系統的流動性完全反映在應急應用中。使車載系統更自由、更移動、更安全！
各類大型施工現場，如水利水電施工基地、核電施工現場、大壩施工現場、火電廠等。，通常需要應急通信車輛、項目各區域的維護、檢測、維護、計算機網絡信息等。在項目施工過程和系統運行過程中，無人機無線圖傳模塊各種數據和中心應實時傳輸，對數據傳輸?shù)膶崟r性要求較高。而傳統采用4G信號傳輸，對第三方運營商運營商信號，靈活性不高。而在極端惡劣天氣條件下，如運營商4G當信號中斷時，無法實時采集和傳輸各種數據，您的車輛將失去應有的應急通信功能。然后我們采用非視距自組網傳輸設備，完全可以解決和滿足這一需求，在各種復雜環境下傳輸數據，無人機無線圖傳模塊也可以實現全天候無中斷，整體傳輸鏈路帶寬可達到100Mbps，各種業務數據都可以輕松處理，經過實測，整個傳輸鏈路的傳輸帶寬和鏈路質量，遠高于4G信號鏈路帶寬；對于系統運行過程中的長期應急通信，無需考慮運行成本，也不會因運行成本問題而中斷。當然，系統也可以是4G信號作為備份的互補鏈路。
前端通信車輛安裝車載通信wifi mesh模組超遠距離wifi傳輸，車頂安裝盤天線安裝在車頂，網絡接口與車載交換機連接，車頂天線數據收發與中心屋頂天線通信。網絡電纜與機房交換機連接。wifi mesh模組超遠距離wifi傳輸系統安全保障：車載通信主機和監控中心無線主機，采用我公司自主研發設備，掌握核心技術，系統采用128位數字加密，甚至系統通信和設備登錄用戶和密碼，專門為項目定制，系統設備車載終端和中心終端，即使全部復位，也能完全抵御各種系統攻擊，外界無法破解和猜測系統安全密碼，系統也能像往常一樣實時通信和服務。
現代社會科技飛速發展，無線通信技術逐漸成為人們?nèi)粘Ｉ畈豢苫蛉钡囊徊糠帧Ｔ诒姸酂o線通信產品中，12km wifi圖傳模組超遠距離數字視頻傳輸模塊CSW620A，LR WIFI是一款備受關注的產品。
12km wifi圖傳模組超遠距離數字視頻傳輸模塊CSW620A LR WIFI擁有卓越的傳輸能力和穩定性，能夠滿足各種應用場景的需求。該產品采用了先進的通信技術，支持Wi-Fi和LoRaWAN雙模式，具有超長的傳輸距離以及廣闊的覆蓋范圍，可以有效地解決現場信號遮擋和穿透的問題。此外， LR WIFI還具有低功耗、節能環保等特點，可以實現長時間持續運行。
圖傳模組超遠距離數字視頻傳輸模塊CSW620A LR WIFI的應用場景十分廣泛，適用于各種需要無線物聯網（IoT）連接的領域，如農業、智慧城市、智慧園區、物流、智能家居等。例如，在農業領域，wifi圖傳模組超遠距離數字視頻傳輸模塊CSW620A LR WIFI可以實現農田監測、氣象監測、灌溉控制等功能，有效提高農業生產效率和精度。在智慧城市領域， LR WIFI可以實現路燈管理、車輛追蹤、環境監測、公共安全等功能，有效優化城市管理和服務水平。
總的來說，wifi圖傳模組超遠距離數字視頻傳輸模塊CSW620A LR WIFI是一款極具競爭力的產品，可以為各行各業提供更加便捷、高效、快捷的無線連接解決方案。它將改變我們與外部世界溝通的方式，開啟更加廣闊的連接世界。
除了上述的產品特性和應用場景，圖傳模組超遠距離數字視頻傳輸模塊CSW620A WIFI還擁有以下優點：
1. 可靠性高： wifi圖傳模組超遠距離數字視頻傳輸模塊CSW620A LR WIFI采用了新的通信協議和芯片技術，傳輸數據時具有高可靠性和穩定性，有效保障數據的完整和安全。
2. 易于部署：該產品體積小巧、易于安裝和部署，無需過多復雜的人工操作和技術支持，可以使用戶輕松上手。
3. 成本低廉： wifi圖傳模組超遠距離數字視頻傳輸模塊CSW620A LR WIFI對于企業用戶來說，成本相對較低，無需大規模的建設、運維等費用，可以降低企業的總體投入。
4. 可拓展性強：該模塊具有良好的可拓展性，支持擴展多種傳感器和設備，增強了用戶的使用體驗和可操作性。
作為一款多用途的物聯網模塊，圖傳模組超遠距離數字視頻傳輸模塊CSW620A LR WIFI不僅可廣泛適用于各行各業，也為我們帶來了更好的生活和工作體驗。它標志著物聯網技術的邁入了新的階段，相信在未來的發展中，它會給我們帶來越來越多的驚喜和便利。
圖傳模組超遠距離數字視頻傳輸模塊CSW620A在無人機領域的應用
隨著無人機技術的不斷發展，無人機在各個領域的應用也越來越廣泛。而在無人機應用中，無線圖傳模塊是至關重要的一部分。今天，我們就來介紹圖傳模組超遠距離數字視頻傳輸模塊CSW620A在無人機無線圖傳模塊wifi mesh模組超遠距離wifi傳輸，以及其在無人機無線圖傳中的應用。
1、圖傳模組超遠距離數字視頻傳輸模塊CSW620A的特點
超遠距離傳輸
圖傳模組超遠距離數字視頻傳輸模塊CSW620A LR WIFI采用先進的射頻技術和信號處理技術，具有超遠距離傳輸能力。在實際測試中，其遠傳輸距離可達12km，而且傳輸速度非常快，可以滿足大部分無人機應用的需求。
抗干擾能力強
該模塊具有很強的抗干擾能力，可以在復雜的電磁環境下正常工作。這有助于提高無人機的飛行穩定性和可靠性。
可適用于各種無人機平臺
圖傳模組超遠距離數字視頻傳輸模塊CSW620A LR WIFI體積小、重量輕，可方便地集成到各種無人機平臺上。無論是固定翼、多旋翼還是無人直升機，都可以使用該模塊進行無線圖傳。
支持WIFI mesh組網
該模塊支持WIFI mesh組網，可以實現多個無人機之間的相互通信和協同工作。這有助于提高無人機的作戰能力和應用范圍。
2. 圖傳模組超遠距離數字視頻傳輸模塊CSW620A LR WIFI在無人機無線圖傳中的應用
無人機航拍領域
在無人機航拍領域，無人機的飛行高度和距離往往受到限制。而圖傳模組超遠距離數字視頻傳輸模塊CSW620A LR WIFI的超遠距離傳輸能力，可以讓攝影師在更遠的距離內進行航拍，從而獲得更加廣闊的視角和更加精彩的畫面。
農業領域
在農業領域，無人機被廣泛應用于農作物病蟲害的監測和防治。而圖傳模組超遠距離數字視頻傳輸模塊CSW620A LR WIFI可以讓無人機在監測到病蟲害后，迅速將圖像和數據傳輸給農戶或者農技人員，從而及時采取防治措施，減少損失。
災難救援領域
在災難救援領域，無人機可以幫助救援人員快速到達災難現場，并實時傳輸圖像和數據。而圖傳模組超遠距離數字視頻傳輸模塊CSW620A LR WIFI的超遠距離傳輸能力，可以讓救援人員及時掌握災區的新情況，從而更加有效地開展救援工作。
環保領域
在環保領域，無人機可以被用來監測環境污染情況，以及跟蹤污染源的排放情況。而圖傳模組超遠距離數字視頻傳輸模塊CSW620A LR WIFI可以讓無人機實時傳輸監測數據和圖像，從而幫助環保部門及時掌握污染情況，采取相應的治理措施。
電力巡檢領域
在電力巡檢領域，無人機可以代替?zhèn)鹘y(tǒng)的人工巡檢方式，對輸電線路、變電站等設施進行高效、準確的巡查。10km遠距離無線模塊圖傳模組超遠距離數字視頻傳輸模塊CSW620A LR WIFI可以將巡檢過程中獲取的圖像和數據實時傳輸給電力部門，提高了巡檢的效率和準確性，降低了安全風險。
物流領域
在物流領域，無人機配送已經逐漸成為一種新興的配送方式。圖傳模組超遠距離數字視頻傳輸模塊CSW620A LR WIFI可以讓無人機在配送過程中實時傳輸貨物位置和狀態信息，從而讓消費者及時掌握貨物的配送情況，提高了配送的效率和準確性。
軍事領域
在軍事領域，無人機被廣泛應用于情報收集、戰場偵察等方面。圖傳模組超遠距離數字視頻傳輸模塊CSW620A LR WIFI可以讓無人機實時傳輸偵察到的圖像和數據，從而幫助指揮官及時掌握戰場情況，做出準確的決策。
公共安全領域
在公共安全領域，無人機可以被用來進行空中監控、搜索和救援等任務。圖傳模組超遠距離數字視頻傳輸模塊CSW620A LR WIFI可以讓無人機實時傳輸圖像和數據，從而幫助公共安全部門及時掌握公共安全情況，采取相應的措施。
3、總結
圖傳模組超遠距離數字視頻傳輸模塊CSW620A LR WIFI是一款非常好的無人機無線圖傳模塊，其超遠距離傳輸能力和抗干擾能力強的特點，可以讓無人機在各種復雜的環境下都能夠正常工作。而其支持WIFI mesh組網的特點，則可以讓多個無人機之間實現相互通信和協同工作。未來隨著無人機技術的不斷發展，相信這款模塊的應用前景將會越來越廣闊。
常見問題：
1.該模塊能否使用串口通信？
支持串口透傳，與外部uart串口接上即可點對點通信。默認波特率115200
2.這個模塊延時多大？
基本在10ms以下。
3.能否和手機和電腦wifi連接？
獨立開發的私有LR-WiFi協議，不能與手機wifi直接連接，可通過外接USB網卡（比如RTL8811CU）轉發與手機電腦連接，開發板已配送。
4.該產品為什么能傳這么遠？
對物理底層和MAC層基于802.11標準進行了優化，形成私有LR-WiFi協議，具有更好的物理層和MAC機制，實現更遠距離的傳輸。
5.該產品能否組網？
支持一對多組網和mesh組網。
